국토교통부의 BIM(건설정보모델링) 의무화 로드맵에 따라 2026년부터는 500억원 이상 모든 공공 공사에 BIM 적용이 의무화됩니다. 이 때문에 토목·인프라 분야 실무자들 사이에서 “Revit을 최대한 빨리, 그것도 1주일 안에 익혀야 한다”는 조급함이 커지고 있습니다. 하지만 Revit 1주일 속성 학습이라는 말이 실제로 가능한 목표인지, 아니면 실무 투입 실패로 이어지는 위험한 착각인지는 냉정하게 따져볼 필요가 있습니다.
1. 왜 지금 토목 실무자들은 Revit을 서둘러 배우려 할까?

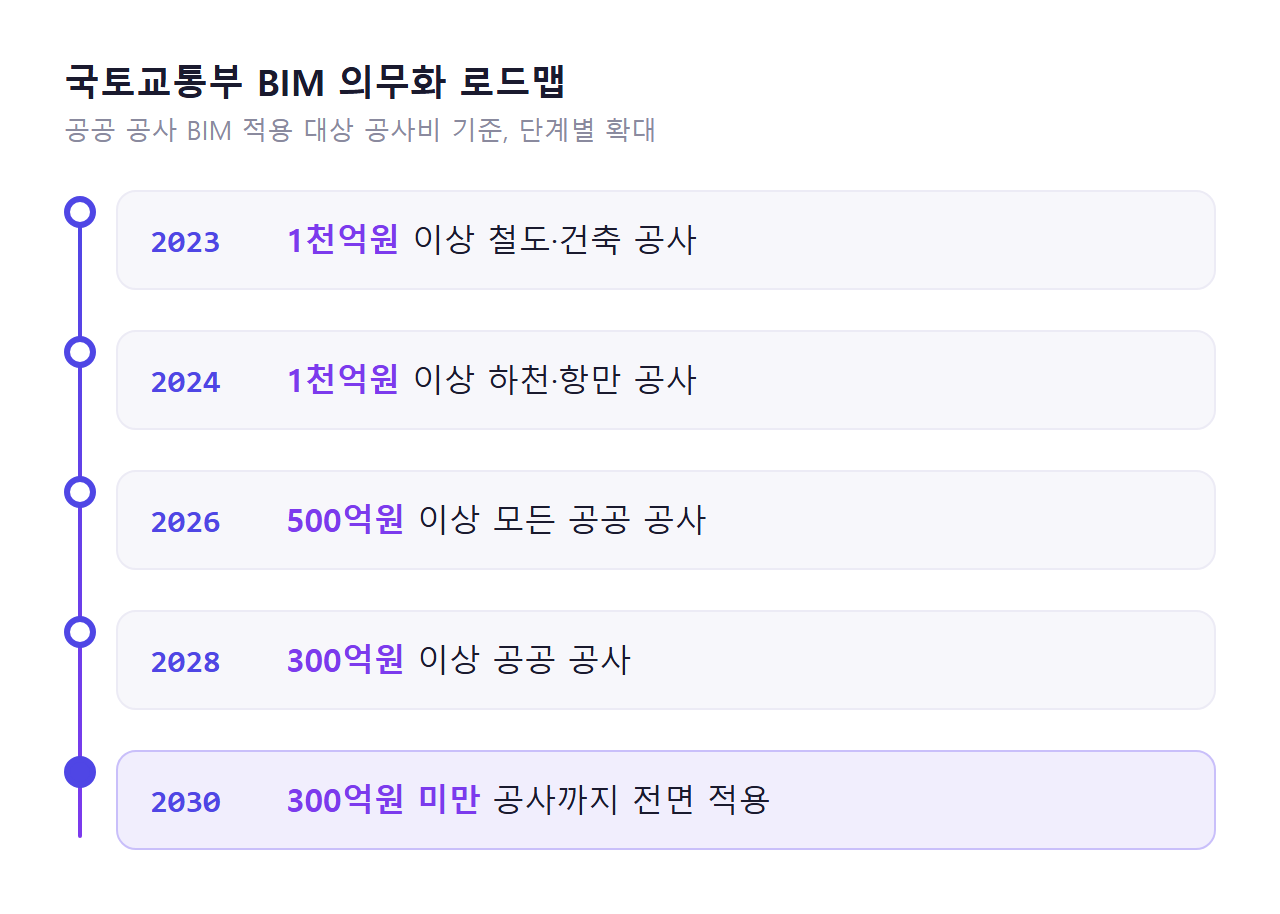

국토교통부의 BIM 도입 로드맵은 매년 적용 대상 공사비 기준을 낮추는 방식으로 단계적 확대를 예고하고 있습니다.
- 2023년: 1천억원 이상 철도·건축 공사
- 2024년: 1천억원 이상 하천·항만 공사
- 2026년: 500억원 이상 모든 공공 공사
- 2028년: 300억원 이상 공공 공사
- 2030년: 300억원 미만 공사까지 전면 적용
최종 목표는 2030년까지 전체 공공 공사에 BIM을 전면 도입하는 것입니다.
국토교통부 로드맵에 따르면 공공 발주 공사의 BIM 적용 공사비 기준은 매년 낮아져, 2030년에는 300억원 미만 공사까지 확대될 예정입니다.
국토교통부는 최상위 공통지침인 「건설산업 BIM 기본지침」(2020년 12월)과 「건설산업 BIM 시행지침」(2022년 7월)을 운영 중입니다. 일부 자료에서는 2026년 3월 시행된 고시로 관련 지침이 전면 개정되었다는 설명도 나오지만, 이 고시 번호와 시행일자는 국토교통부 공식 원문으로 재확인되지 않은 정보이므로 “~로 알려져 있다” 수준으로만 받아들이는 것이 안전합니다.
결국 이 흐름 때문에 토목 실무자들이 짧은 시간 안에 BIM 관련 툴, 그중에서도 Revit을 익혀야 한다는 압박을 받고 있는 것입니다. 다만 이 배경만으로 “Revit이 토목 BIM의 중심 툴”이라고 단정하기는 이릅니다. 그 이유는 4번 항목에서 다시 짚어보겠습니다.
2. “Revit, 1주일 만에 끝낼 수 있을까?” — 학습 난이도를 둘러싼 두 시선
Revit 학습 난이도에 대해서는 교육기관들 사이에서도 견해가 엇갈립니다.

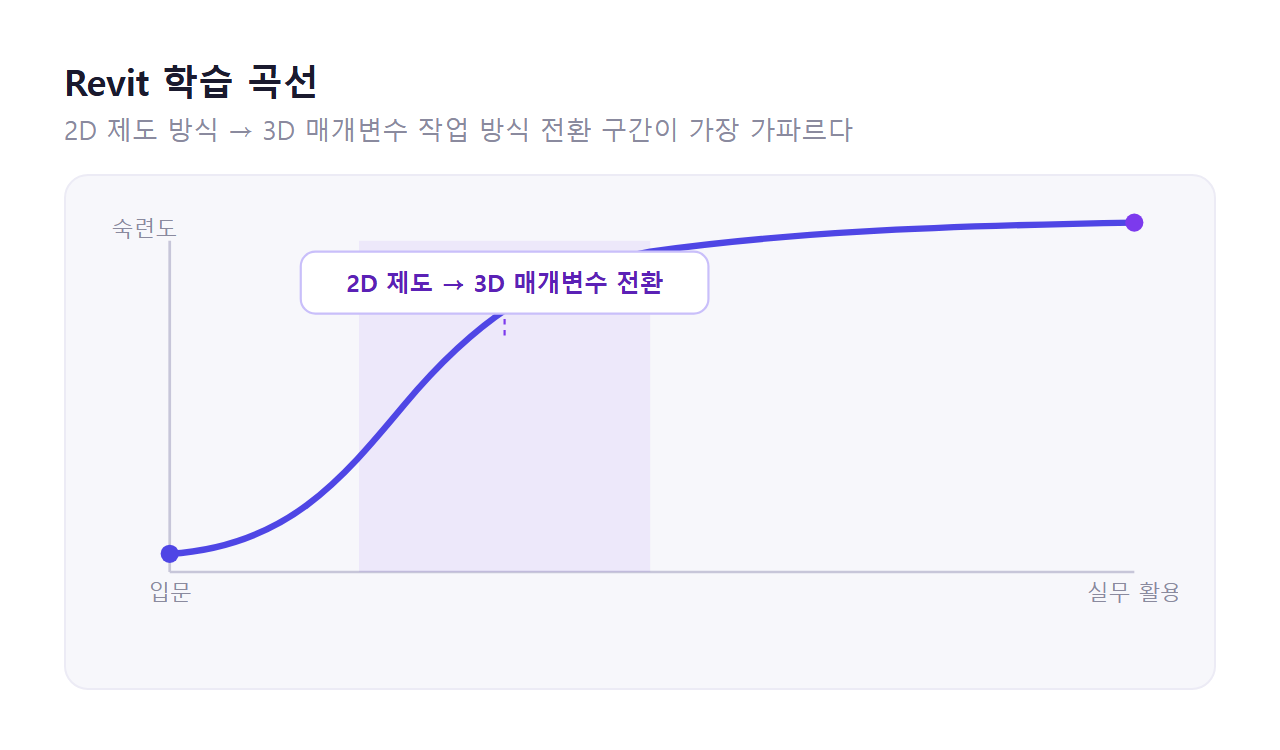

VDCI(교육기관)의 입장: Revit은 상대적으로 가파른 학습 곡선(steep learning curve)을 가지며, 기초부터 대규모 프로젝트를 다룰 수 있는 수준까지는 몇 개월 이상이 필요하다고 설명합니다. 가장 어려운 지점은 전통적인 2D 제도 방식에서 3D 매개변수(parametric) 작업 방식으로 전환하는 것이라고 자체 가이드에서 명시하고 있습니다.
CAD Training Online 등 다수 교육 자료의 입장: Revit 자체가 어려운 것이 아니라 구조화된 학습 계획 없이 시작하는 것이 문제이며, 단계적 접근(phased approach)으로 배우면 충분히 무난하다는 반론을 폅니다.
두 자료를 종합하면 결론은 비교적 명확해집니다. 1주일 안에 Revit을 완전히 숙달하는 것은 불가능하다는 데에는 이견이 없습니다. 다만 구조화된 커리큘럼으로 실무 투입에 필요한 최소 요건, 즉 “생존 기능”만 압축적으로 학습하는 것은 가능하다는 절충적 해석이 더 합리적입니다. 이는 뒤에서 살펴볼 실제 상용 Fast-Track·Bootcamp 프로그램들의 운영 기간과도 부합하는 결론입니다.
3. AutoCAD 경험, Revit 학습에 득일까 독일까?
VDCI의 입장: 기존 AutoCAD·Civil 3D 사용자는 Revit 전환이 상대적으로 수월합니다. 기존 CAD나 기술 경험이 있으면 학습이 가속화된다고 설명합니다.
IMAGINiT(오토데스크 공인 트레이닝 파트너)의 입장: 정반대입니다. AutoCAD 경험이 오히려 방해가 될 수 있다고 지적합니다.
“Revit을 배우는 것은 AutoCAD 지식이 전혀 없는 상태에서 더 쉬울 수도 있습니다.” — IMAGINiT
이 상반된 두 견해를 관통하는 핵심은 결국 “무엇을 경험했는가”가 아니라 “그 경험을 어떻게 쓰는가”입니다. AutoCAD 경험 자체는 도움이 되지만, AutoCAD식 수작업 드래프팅 사고방식을 그대로 유지한 채 Revit에 접근하면 오히려 학습을 방해하는 근본적인 걸림돌이 됩니다. 이 문제는 6번 항목에서 다룰 “초보자가 가장 많이 저지르는 실수”와도 직결됩니다.
4. 토목 실무에서 Revit의 진짜 자리는 어디인가
Revit은 원래 건축(Architecture) 중심으로 설계된 BIM 플랫폼입니다. 오토데스크의 Revit 2026 공식 도움말 문서 역시 주로 Architecture, Structure, MEP 분야 기능에 중점을 두고 있으며, 토목·인프라 전용 기능은 Civil 3D·InfraWorks 대비 제한적입니다.

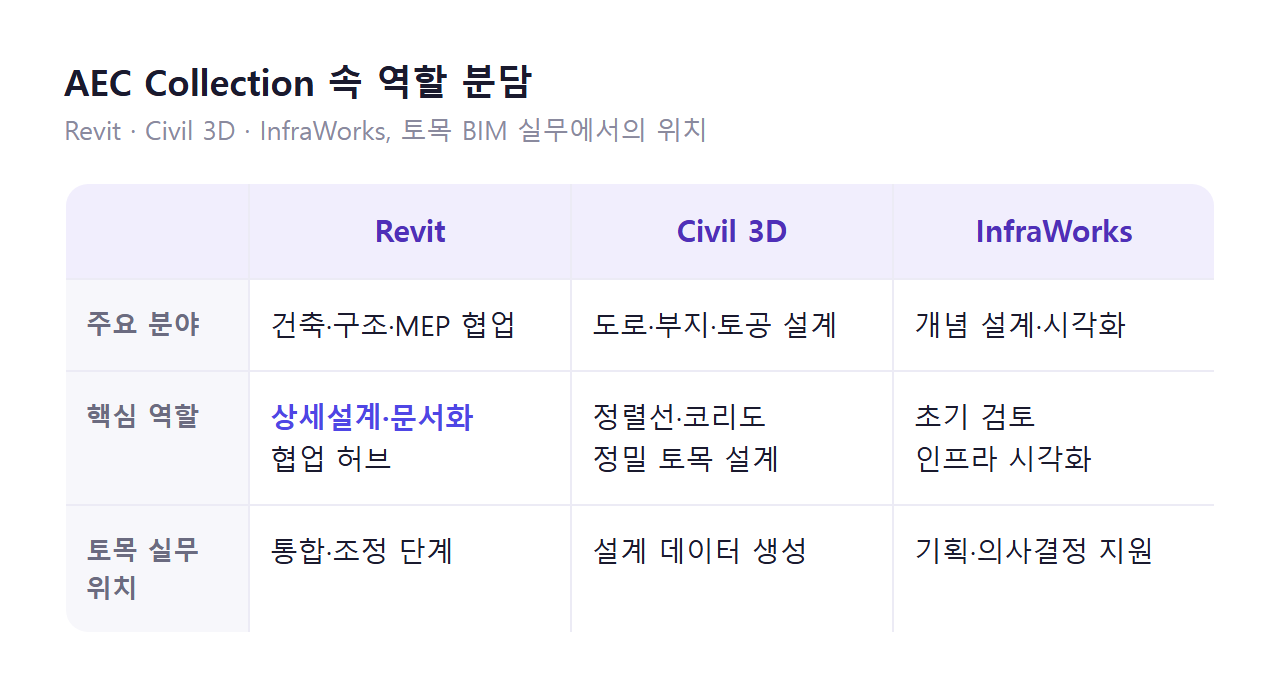

오토데스크가 제시하는 토목 엔지니어링용 핵심 제품군은 AEC Collection이며, 여기에는 Revit, AutoCAD와 함께 토목 전용 설계 도구인 Civil 3D, InfraWorks가 포함됩니다. 즉, Revit 단독이 아니라 Civil 3D·InfraWorks와의 연계 워크플로우 안에서 Revit이 상세설계·협업·문서화 역할을 담당하는 구조라는 뜻입니다. “Revit만으로 토목 실무를 전부 해결하겠다”는 접근은 업계 표준과 어긋납니다.
그렇다고 Revit이 토목 실무자에게 무용한 것은 아닙니다. Kaarwan에 따르면 Revit이 토목 실무자에게 주는 이점은 다음과 같습니다.
- 매개변수 모델링: 요소 하나를 조정하면 연관된 항목이 자동으로 업데이트됩니다.
- 클라우드 기반 실시간 협업: 여러 분야 담당자가 동시에 하나의 모델을 참조할 수 있습니다.
- 도면·일정표·보고서 자동 문서화: 모델 변경이 도면에 즉시 반영됩니다.
- 분석 연계: 구조 하중, 에너지 성능 등 분석 소프트웨어와 데이터를 주고받을 수 있습니다.
즉, Revit은 토목 설계 자체를 처음부터 끝까지 담당하는 툴이 아니라, Civil 3D·InfraWorks에서 만든 토목 데이터를 건축·구조·MEP 문맥과 통합하고 문서화하는 “협업 허브” 역할을 한다는 뜻입니다.
5. Revit·Civil 3D·InfraWorks, 실무에서는 이렇게 연결된다
토목 실무자가 Revit을 쓰는 실질적인 이유는 대부분 Civil 3D·InfraWorks에서 만든 토목 데이터를 Revit의 건축·구조·MEP 협업 환경으로 가져와 통합 조정하는 데 있습니다.
Revit 2026 기준 개선사항: Civil 3D 표면(surface)을 Revit 프로젝트에 더 정확하게 링크할 수 있게 되었고, 지형 데이터 정합성이 높아져 수작업 보정이 줄었습니다. Toposolid(지형 솔리드) 기능도 강화되어 세분화(subdivision) 범위가 넓어졌으며, 지형점(topo point) 기본 임계값이 10,000개에서 20,000개로 상향되고 revit.ini 설정으로 최대 50,000개까지 확장할 수 있습니다. IFC 파일 연동 시에는 “IFC Link Orientation” 기능이 좌표계 정렬을 자동화해, 여러 소프트웨어에서 넘어온 모델의 좌표 정합 작업이 한결 수월해졌습니다.

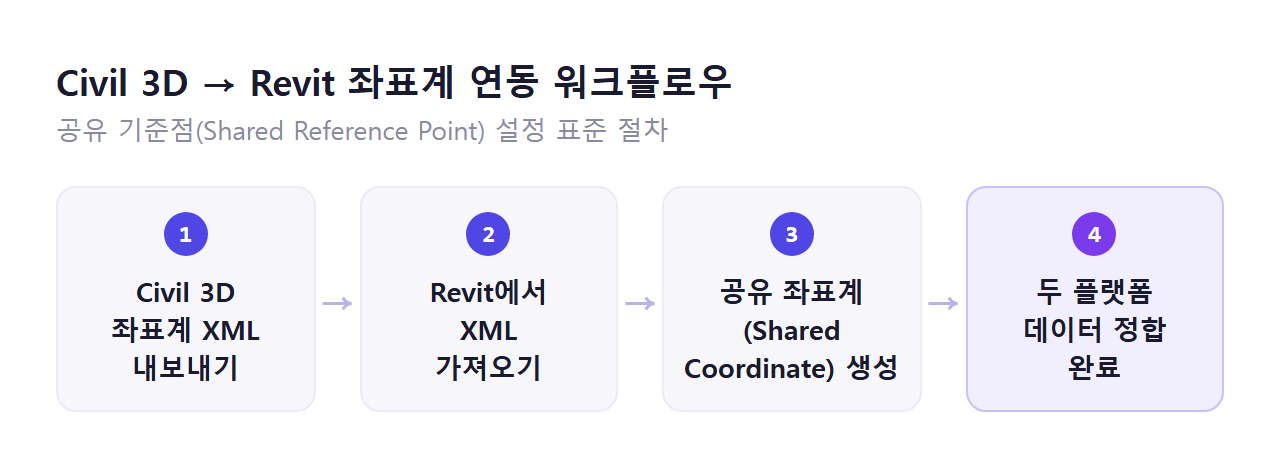

좌표계 연동의 핵심: Civil 3D와 Revit 사이에는 공유 기준점(Shared Reference Point)을 설정해 실세계(real-world) 좌표계 기반으로 데이터를 주고받는 것이 표준 방식입니다. Civil 3D의 좌표계를 XML 파일로 내보내 Revit에서 가져오면 공유 좌표계가 생성되고, 이후 두 플랫폼 간 데이터 이동이 훨씬 수월해집니다.
Civil 3D ↔ InfraWorks 연동: InfraWorks 모델은 SQLITE 파일로 Civil 3D에서 직접 열거나, IMX 파일로 내보내 가져올 수 있습니다. Eagle Point Software는 상대 경로 설정과 오버레이 방식의 외부참조(Xref) 사용을 권고하며, 특히 플랫폼 간 데이터를 이동한 뒤 원본으로 되돌리는 왕복 작업은 가급적 피해야 한다고 강조합니다. Civil 3D에서 Navisworks로 파이프 네트워크·압력 네트워크·코리도 솔리드를 직접 가져와 간섭 탐지(Clash Detection)에 활용하는 방식도 실무에서 널리 쓰입니다.
이 워크플로우에 대한 공식 사례는 오토데스크 공식 컨퍼런스인 Autodesk University에서도 다수 확인할 수 있습니다. “Automate Modeling Workflows for Infrastructure”처럼 Civil 3D의 정렬선을 시작으로 Revit과 연결해 교량·철도 설계 모델링을 자동화하는 세션이 대표적입니다.

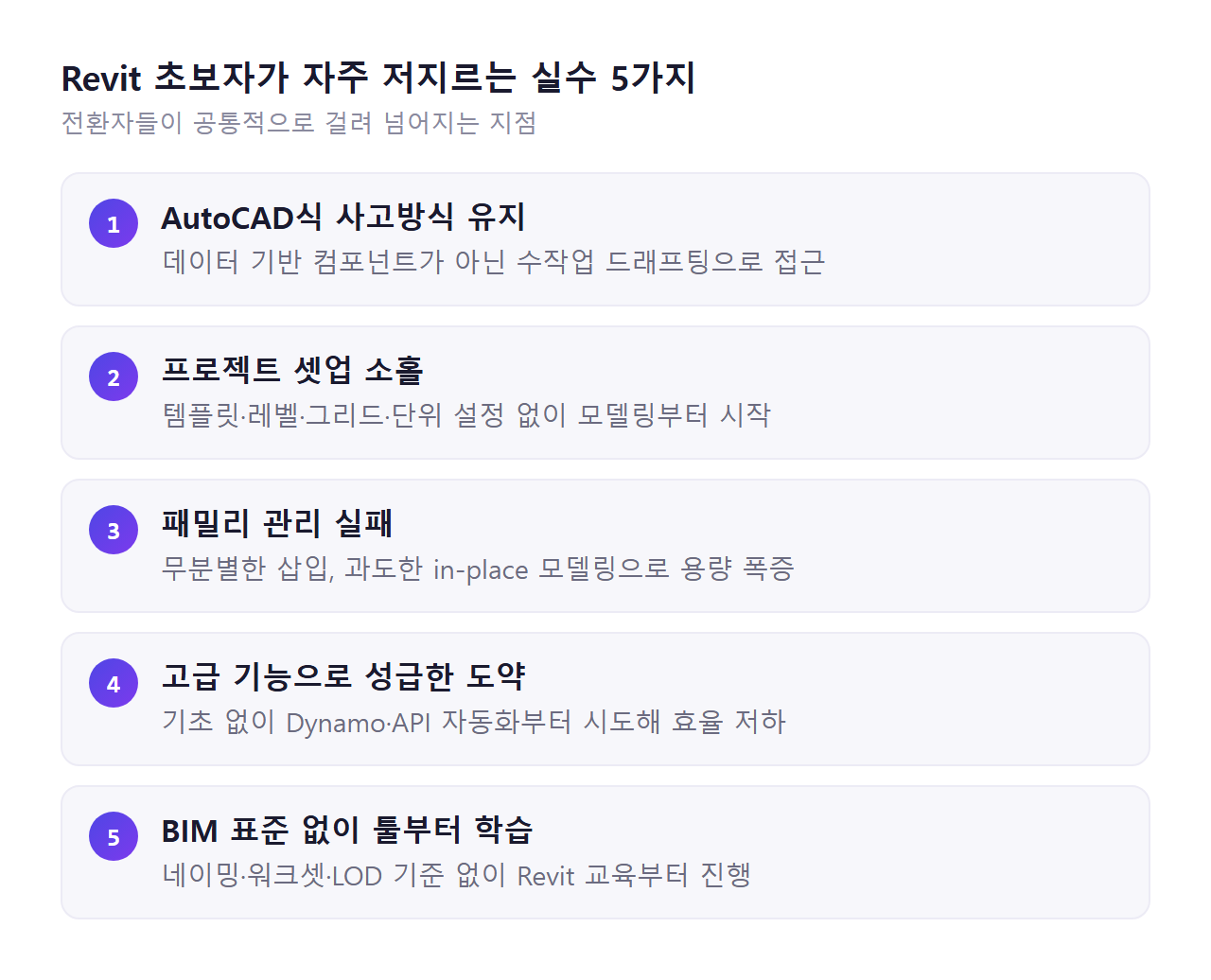

6. Revit 초보자가 가장 많이 저지르는 실수 5가지
토목 실무자를 포함한 전환자들이 공통적으로 저지르는 실수는 다음과 같이 정리됩니다.
- AutoCAD식 사고방식 유지: Revit을 AutoCAD처럼 취급하며 수작업 드래프팅을 하는 것이 가장 흔한 1순위 실수로 꼽힙니다. Revit은 드래프팅 툴이 아니라 데이터 기반 3D 협업 모델링 플랫폼이므로, “요소는 곧 데이터를 가진 컴포넌트”라는 인식 전환이 처음부터 필요합니다.
- 프로젝트 설정(셋업) 소홀: 템플릿·레벨·그리드·단위 설정 없이 바로 모델링을 시작하면 요소 정렬 오류, 치수 오류, 협업 시 좌표 불일치 문제로 이어집니다.
- 패밀리(Family) 관리 실패: 호환되지 않는 패밀리를 무분별하게 삽입하거나 커스텀 요소를 과도하게 “in-place”로 모델링하면 매개변수 오류와 파일 용량 폭증으로 이어집니다. IMAGINiT은 “필요한 패밀리가 없으면 직접 만들어야 하는데, Revit을 처음 도입하는 조직은 이 패밀리 제작 작업량을 과소평가하는 경우가 많다”고 지적합니다.
- 고급 기능으로 성급한 도약: 기초를 건너뛰고 Dynamo, API 자동화 등 고급 기능부터 시도하면 오히려 학습 효율이 떨어진다는 지적이 다수 자료에서 공통적으로 나타납니다.
- BIM 표준 없이 툴부터 배우는 순서 오류: IMAGINiT은 “Revit 도입에 가장 성공적인 팀은 Revit 교육보다 BIM 표준(네이밍 규칙, 워크셋 구조, LOD 정의, BIM 실행계획) 수립에 먼저 투자한 팀”이라고 강조합니다. 즉, 개인이 1주일 속성으로 Revit을 익히더라도, 소속 조직의 BIM 기준을 먼저 확인하지 않으면 실무 투입 단계에서 다시 부채로 돌아온다는 뜻입니다.
7. 그래서, 토목 실무자를 위한 Revit 1주일 커리큘럼은 이렇게 짜야 한다
“1주일 속성”이 비현실적인 컨셉은 아닙니다. 실제 상용 부트캠프들도 최소 5일~9일의 집중 학습 구조를 운영하고 있습니다. Ledet Training의 “Revit 501 Bootcamp”는 5일간 진행되며, 사용자 인터페이스부터 시공 문서 작성용 명령어까지 실습 위주로 다룹니다. revitbootcamp.com은 9일 구성으로, Day 0(설치·템플릿·단위 설정)부터 Day 1(카테고리·패밀리·타입·인스턴스 계층 구조, 레벨·그리드, 첫 벽체)과 Day 2(바닥·지붕·계단·부지 등 외형 모델링)를 거쳐 Day 3 이후 뷰·문서화·협업·자동화로 심화됩니다. VDCI의 Fast-Track Program은 총 60시간을 6주에 걸쳐 이수하는 구조입니다.

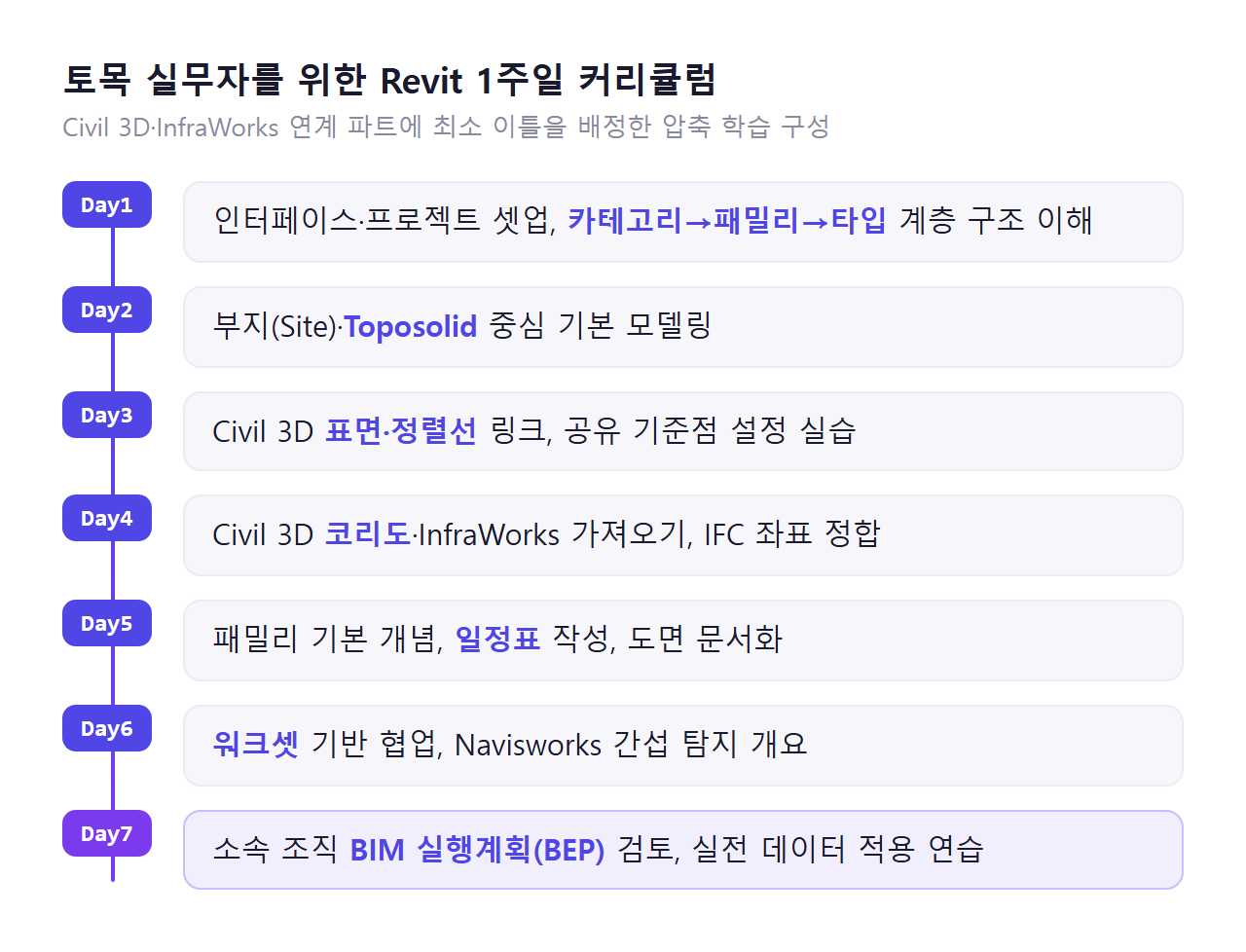

다만 이 과정들은 모두 건축(Architecture) Revit 기준이므로, 토목 특화 커리큘럼은 별도로 설계해야 합니다. 조사된 시사점을 종합하면, 토목 실무자를 위한 현실적인 1주일 압축 학습 계획은 다음과 같이 구성할 수 있습니다.
- Day 1: 인터페이스 익히기, 프로젝트 셋업(템플릿·레벨·그리드·단위), 카테고리→패밀리→타입→인스턴스 계층 구조 이해
- Day 2: 부지(Site)·Toposolid 중심의 기본 모델링, 건축 요소는 최소한으로만 익히기
- Day 3: Civil 3D 표면(surface)·정렬선(alignment) 링크, 공유 기준점(Shared Reference Point) 설정 실습
- Day 4: Civil 3D 코리도(corridor)·InfraWorks 모델 가져오기, IFC Link Orientation을 활용한 좌표 정합
- Day 5: 패밀리 기본 개념, 일정표(Schedule) 작성, 도면 문서화
- Day 6: 워크셋 기반 협업, Navisworks 연계 간섭 탐지(Clash Detection) 개요
- Day 7: 소속 조직의 BIM 실행계획(BEP)·표준 검토, 실전 프로젝트 데이터로 적용 연습
이 구성은 조사된 부트캠프 사례와 연구 시사점을 종합해 제안하는 구조이며, 토목/인프라 실무자에게 반드시 필요한 Civil 3D·InfraWorks 연계 파트에 최소 이틀을 배정했다는 점이 건축 중심 부트캠프들과의 결정적 차이입니다.
맺음말
지금까지 살펴본 것처럼 Revit 1주일 속성 학습은 “완전 숙달”과는 거리가 먼 개념입니다. 학습 곡선 자체는 가파르고, Revit은 애초에 토목 전용 툴도 아니며, Civil 3D·InfraWorks와의 연계 워크플로우를 빼놓고는 토목 실무에서 제 역할을 하기 어렵습니다. 속도보다 우선되어야 하는 것은 구조화된 학습 순서와 소속 조직의 BIM 표준에 대한 이해입니다. BIM 의무화 로드맵이 앞당겨지는 만큼 조급해지는 마음은 이해되지만, 기초 설정과 협업 기준을 건너뛴 채 1주일 만에 실무 투입을 자신하는 것은 오히려 더 큰 시행착오로 이어질 위험이 큽니다. 압축 학습을 시도하더라도 반드시 Civil 3D·InfraWorks 연계 학습과 조직의 BIM 실행계획 점검을 병행해야 한다는 점을 깊이 인식해야 할 때입니다.
