Revit을 처음 켜면 대부분 리본 메뉴와 프로젝트 탐색기부터 하나하나 눌러보며 화면에 익숙해지려 합니다. 하지만 이 방식으로 하루를 보내면, 정작 Revit이 AutoCAD 같은 도구와 근본적으로 다르게 작동하는 이유는 놓치기 쉽습니다. Revit 1일차의 진짜 목표는 화면 구경이 아니라, 이 프로그램이 데이터를 카테고리→패밀리→타입→인스턴스라는 계층 구조로 다룬다는 사실을 몸에 익히는 것입니다. 오늘은 인터페이스 핵심 요소, 프로젝트 셋업(템플릿·레벨·그리드·단위), 그리고 이 계층 구조까지 1일차에 꼭 잡고 가야 할 세 가지를 정리해 드리겠습니다.
1. Revit 인터페이스, 왜 그냥 외우면 안 될까?
화면 구성 요소를 따로따로 암기하기보다, 각 요소가 “왜 이렇게 생겼는지”를 뒤에 나올 계층 구조와 연결해서 이해하는 편이 훨씬 오래 남습니다.

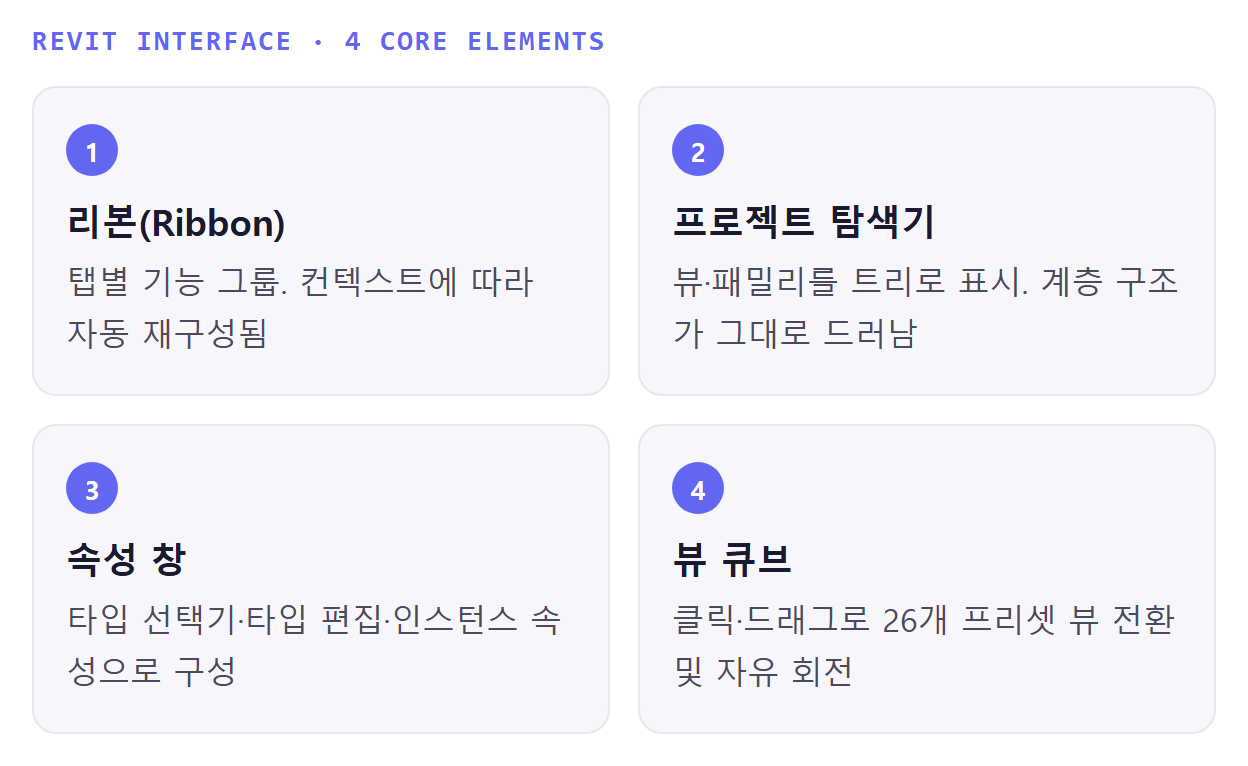

리본(Ribbon): 건축·구조·삽입·주석·뷰 등 탭마다 관련 기능이 그룹화된 도구모음입니다. 현재 선택한 도구나 활성 뷰의 종류에 따라 사용 가능한 버튼이 자동으로 바뀌는데, 방금 있던 버튼이 사라졌다고 오류는 아닙니다. 컨텍스트에 맞춰 리본이 재구성되는 정상 동작입니다.
프로젝트 탐색기(Project Browser): 프로젝트 안의 모든 뷰, 일람표, 시트, 패밀리, 그룹, 링크를 트리 구조로 보여주는 가상 폴더입니다. 이 안의 “패밀리(Families)” 항목을 펼쳐보면 이번 글 3장에서 다룰 카테고리→패밀리→타입 계층 구조가 실제 트리 형태로 그대로 드러납니다. 1일차에 이 트리를 직접 펼쳐보는 것만으로도 계층 구조를 체감하는 데 큰 도움이 됩니다.
속성 창(Properties Palette): 선택된 요소의 매개변수를 확인·수정하는 창으로, 기본적으로 화면 왼쪽 프로젝트 탐색기 위쪽에 도킹되어 있습니다. 타입 선택기(현재 타입 표시·변경), 타입 편집 버튼(해당 타입의 모든 인스턴스에 공통 적용되는 속성 수정), 인스턴스 속성(개별 요소 속성)으로 구성됩니다. 요소를 여러 개 동시에 선택하면 속성 창에는 “공통 속성”만 표시되는데, 이는 뒤에서 다룰 타입 파라미터(공통)와 인스턴스 파라미터(개별)의 구분과 직접 연결되는 동작입니다.
뷰 큐브(ViewCube): 3D 뷰를 탐색하는 도구로, 드로잉 영역 모서리에 반투명하게 표시되다가 마우스를 올리면 불투명해집니다. 면·모서리·꼭짓점을 클릭하면 26개의 미리 정의된 뷰(정면, 우측면, 등각 투영 등) 중 하나로 즉시 전환되고, 클릭한 채로 드래그하면 프리셋에 얽매이지 않고 자유롭게 회전할 수 있습니다. 아래 나침반(Compass)으로는 모델의 북쪽 방향을 확인·조정할 수 있습니다.
1일차 실습 팁 하나만 덧붙이면, 화면 하단 우측의 “드래그하여 선택(Press and Drag)” 옵션은 초보 단계에서는 꺼두는 것이 안전합니다. 이 기능이 켜져 있으면 요소를 클릭하는 순간 의도치 않게 이동해버릴 수 있어서, 숙련되기 전까지는 먼저 선택하고 그다음 이동하는 2단계 방식이 실수를 줄여줍니다.
2. 프로젝트 셋업이 이후 작업 전체를 결정한다

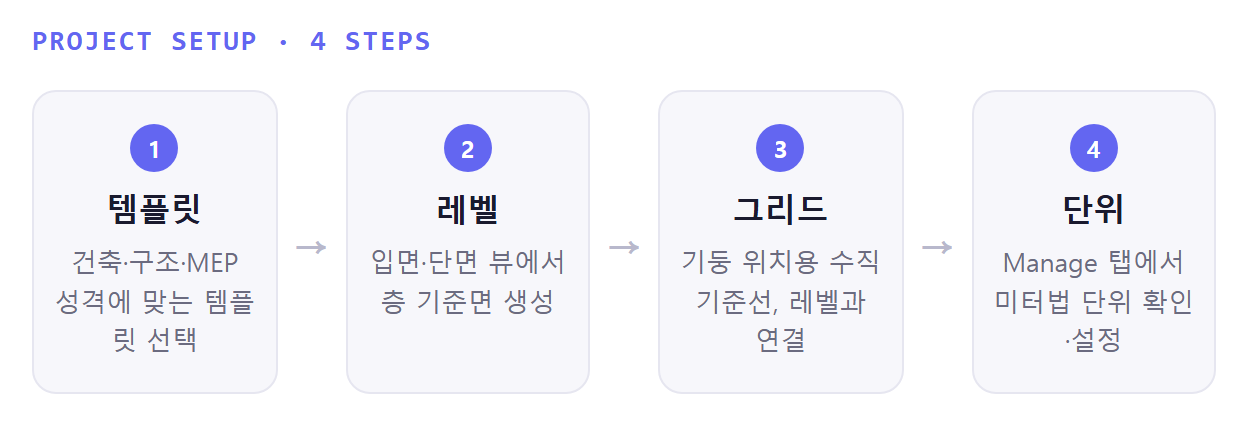

프로젝트 셋업은 본격적인 모델링에 들어가기 전 거쳐 가는 사소한 준비 단계처럼 보이지만, 실제로는 이후 모든 작업의 제약 조건을 미리 정해버리는 단계입니다. 템플릿 선택 → 그 템플릿에 내장된 레벨·단위·패밀리 라이브러리가 프로젝트의 기본값을 결정 → 이후 모든 작업(레벨에 붙는 벽, 그리드에 정렬되는 기둥)이 이 초기 설정에 종속되는 구조이기 때문입니다.
템플릿(Template): Revit 프로젝트는 항상 템플릿 파일로 시작합니다. 템플릿에는 미리 설정된 레벨, 뷰, 벽 스타일·문자 스타일 같은 일부 패밀리가 포함되어 있으며, 단위와 최소한의 뷰만 담은 단순한 것부터 표준 레벨·일람표·뷰·시트까지 갖춘 방대한 것까지 종류가 다양합니다. 건축·구조·설비(MEP) 등 프로젝트 성격에 맞는 템플릿을 선택하면 필수 설정이 미리 로드되어 설정 시간과 초기 오류를 줄일 수 있습니다. 템플릿은 빈 화면 배경이 아니라, 이후 만들 벽·문·창의 기본 패밀리 라이브러리와 기본 단위·표시 설정까지 함께 정해버리는 출발점이라는 점을 기억해야 합니다.
레벨(Level): 건물의 각 층과 수직 높이를 정의하는 수평 기준면입니다. 기본 템플릿은 보통 2개 레벨로 시작하지만 필요에 따라 얼마든지 추가할 수 있습니다. 레벨은 입면도 또는 단면도 뷰에서만 생성할 수 있고, 평면도 뷰에서는 만들 수 없습니다. Architecture 탭의 Datum 패널에 있는 Level 버튼으로 시작점과 끝점을 지정해 생성하고, 표고 숫자를 클릭해 정확한 높이값을 입력합니다. 일단 벽 같은 요소가 특정 레벨에 붙으면(attached), 그 레벨의 높이가 바뀔 때 해당 요소도 함께 이동합니다. 즉, 레벨은 단순한 “층 표시선”이 아니라 실제로 요소를 구속하는 기준면입니다.
그리드(Grid): 건물 배치, 특히 기둥 위치를 계획하기 위한 수직 기준선입니다. 생성 방식은 레벨과 비슷하지만 레벨이 수평인 것과 달리 그리드는 수직으로 표시되며, 평면도·3D 뷰에서 생성할 수 있습니다. 그리드를 레벨과 연결해두면 높이가 바뀌어도 그리드가 자동으로 함께 업데이트되어 일관성이 유지됩니다. 구조 프로젝트라면 레벨 다음으로 가장 먼저 잡아야 하는 기준 요소입니다.
단위(Units): Manage 탭의 “Project Units” 대화상자에서 길이·면적·부피 등의 단위를 미터법 또는 야드파운드법으로 설정합니다. 이는 축척 오류를 방지하고 시공 단계에서 정확한 치수를 보장하기 위한 필수 설정입니다. 국내 실무에서는 대부분 미터법(mm 단위)을 쓰지만, 해외 템플릿을 그대로 가져다 쓰면 피트-인치(ft-in) 단위로 세팅된 경우가 많습니다. 프로젝트 시작 직후 Manage 탭에서 단위를 먼저 확인·변경하는 습관이 이후 치수 오류를 예방합니다.
3. 카테고리→패밀리→타입→인스턴스, 왜 헷갈릴까?
이 네 단계는 Revit 데이터 모델의 핵심 골격입니다. 카테고리(최상위, 예: ‘문’)에서 시작해 개별 패밀리(예: ‘싱글 플러시 도어’)로, 다시 개별 타입(예: ‘800×2100 규격’)으로, 그 타입을 프로젝트에 실제로 배치하면 인스턴스가 됩니다.
카테고리(Category): Revit에 내장되어 있으며 사용자가 임의로 만들거나 편집할 수 없습니다. 벽·문·창·구조 프레임·가구·기계 장비 같은 모델 카테고리와, 치수·태그·문자·그리드선 같은 주석 카테고리로 나뉘며, 뷰·필터에서 요소가 어떻게 분류·표시되는지 같은 상위 수준의 동작을 통제합니다.
패밀리(Family): 카테고리 아래, 공통된 매개변수·용도·그래픽 표현 방식을 공유하는 요소 그룹입니다. 특정 건물 요소나 문서화 요소를 나타내는 2D/3D 정보 묶음이며, ‘싱글 플러시 도어’, ‘직사각형 덕트’ 같은 것이 예시입니다.
타입(Type): 같은 패밀리 안에서 서로 다른 파라메트릭·그래픽·문서화 특성을 갖는 변형입니다. ‘싱글 플러시 도어’ 패밀리 안에 ‘800×2100’과 ‘1000×2300’ 두 타입이 있다면, 이는 같은 패밀리의 서로 다른 크기 규격을 의미합니다. 타입 파라미터를 수정하면 그 타입으로 만들어진 모든 인스턴스가 동시에 변경됩니다.
인스턴스(Instance): 계층의 가장 아래 단계로, 프로젝트 안에 실제로 배치된 개별 요소를 가리킵니다. 3D 모델에서 눈에 보이는 낱개의 문 하나하나가 인스턴스입니다. 인스턴스 파라미터를 수정하면 그 개체 하나만 독립적으로 바뀌며 다른 인스턴스에는 영향을 주지 않습니다.
타입 파라미터 편집 vs 인스턴스 파라미터 편집, 이 둘의 차이를 명확히 구분하지 못하면 1일차 이후 계속 발목을 잡습니다.
초보자가 가장 흔히 겪는 혼란: “문 하나의 크기만 바꾸려 했는데 같은 타입의 다른 문들까지 전부 바뀌었다.” 이는 타입 파라미터(예: 폭·높이)를 인스턴스 속성이라고 착각해서 발생하는 전형적인 실수입니다.

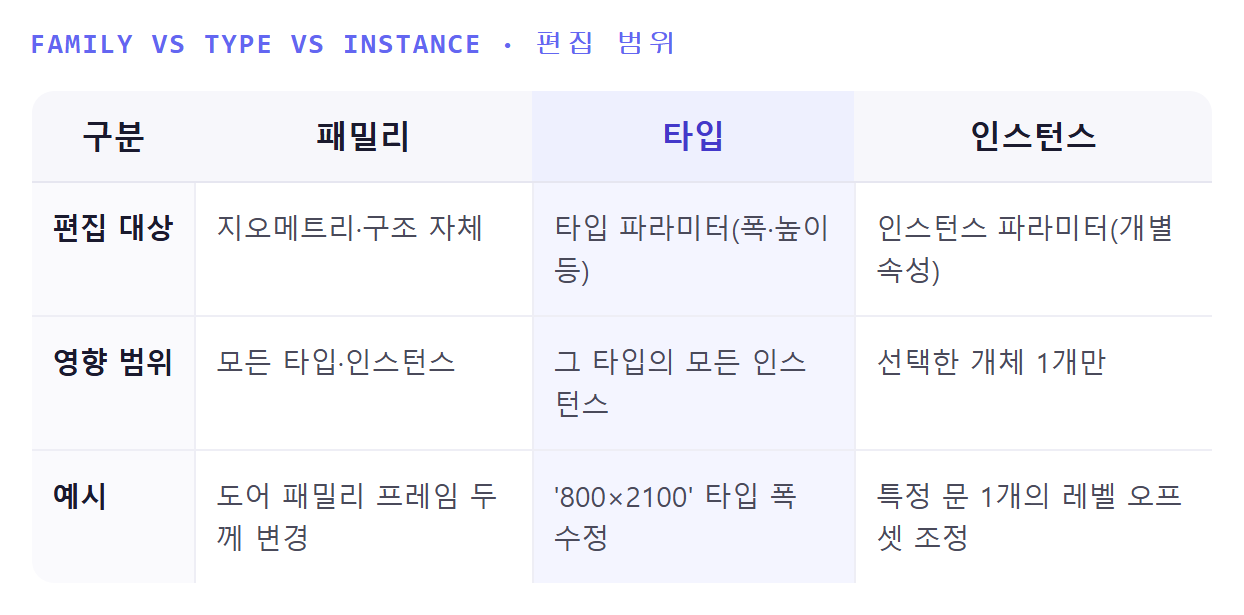

다시 말해, 패밀리 자체를 편집하면 그 패밀리에 속한 모든 타입과 인스턴스에 영향을 주고, 타입 속성을 편집하면 그 타입으로 만들어진 모든 인스턴스에만 영향을 주며(다른 타입에는 영향 없음), 인스턴스 속성을 편집하면 선택한 그 개체 하나에만 영향을 줍니다. 개별 요소만 바꾸고 싶다면 새 타입을 복제(Duplicate)하거나, 해당 속성이 인스턴스 파라미터인지 먼저 확인해야 합니다. 참고로 프로젝트 탐색기에서 특정 타입을 우클릭하면 그 타입의 모든 인스턴스를 프로젝트 전체에서 한 번에 선택할 수 있어, 여러 개체를 동시에 바꿔야 할 때 유용합니다.
맺음말
Revit 1일차에 다뤄야 할 것은 리본이나 뷰 큐브 버튼 위치를 외우는 일이 아니라, 프로젝트 셋업이 이후 모든 작업의 기본값을 결정한다는 점과 카테고리→패밀리→타입→인스턴스라는 계층 구조가 Revit 조작 전체를 관통한다는 점입니다. 특히 타입 파라미터와 인스턴스 파라미터의 차이는 이번 주 커리큘럼 내내 반복해서 마주치게 될 개념이므로, 1일차에 시간이 좀 더 걸리더라도 정확히 짚고 넘어가는 편이 전체 학습 효율을 좌우할 것 같습니다. 오늘 다룬 개념을 프로젝트 탐색기와 속성 창에서 직접 눌러보며 확인해보는 것이 다음 날의 실제 모델링 실습을 훨씬 수월하게 만들어 줄 것입니다.
